入力チャンネル	バス	ソロバス	サンプリングレート
128ch (ステレオは2DSPチャンネル）	48ミックスバス (AUX/GRP/マトリクス/FXセンドを含む)	4ch	96kHz,24bit

■1台で4つのエリアの音響マネジメントが可能

ミックスとルーティングをマネジメントする、デジタル・プロセッシング・エンジン。128入力と48出力バスを4つのエリアに任意に配分。
4つのエリアはそれぞれ独立したミキシングエリアになっており、それぞれにステレオマスター、コントロールグループ、エフェクターを搭載。
外付けのI/O、コントローラーをオプションで用意。用途や規模に応じた効率的なサウンドシステムを構築可能。

■直感的な操作で簡単管理

MAC/PC上で動作する専用のコントロールソフトウェアを用意。簡単操作で直感的に設定でき、4つのエリア全体の遠隔操作・監視が可能。オフラインで、事前にシステムデザインも可。
フロントパネルには、TFTディスプレイを備えた8つのマクロキーを装備。現場の状況にいち早く対応できるようにするため、よく使用する機能の即時呼び出しや4つのエリアのいずれかに対して特定の機能の実行を設定可能。

■高解像度の音質と圧倒的な処理能力

ライブサウンドでワールドツアーの世界標準となっているDiGiCoのSD Seriesコンソールと同等の96kHzという高解像度による音質と圧倒的な処理能力を備えており、設備音響に高品質なサウンドを提供。

■DiGiCoコンソールとデバイスを共有可能

リアパネルにDMIカードとSD-Rack Seriesのカードスロットを用意。アナログのI/Oはもちろん、BNCやCAT5接続でのMADI伝送、Dante、オプチカル（HMA、OpticalCon、ST）、Wavesなどの様々なインターフェースが使用可能。
接続しているすべてのMADI搭載機器の制御と共有が可能。
DMI Optocoreカードを使用すれば、最大14台のラックと最大5台のコンソールが接続されたオプチカルリダンダントループ内に4REA4を組み込め、システム内では最大504chのI/Oを共有し、96kHzでのリダンダントも可能。

■フロントパネル

※クリックすると拡大します。

静音ファン
ヘッドホン端子。ボリューム調整ノブ併設。
TFTディスプレイ付きマクロスイッチ。設定の即時リコールまたは定義された4つの領域の特定の機能の実行を可能にします。
USBポート
ステータスインジケーションパネル
ネットワーク用コネクター

■リアパネル

※クリックすると拡大します。

DMIカードスロット：最大64in/64out@96kHz
DiGiCoのDMIカードを挿入するスロットカード。多種多様なカードから任意に選択。DiGiCoコンソールへ接続（→詳細は「カード」へ）
SD-Rackカードスロット
SD-Rackで使用できるカードを挿入するスロット。DiGiCoコンソールへ接続（→詳細は「カード」へ）
ネットワーク用コネクター（フロントパネルのネットワーク用コネクターと同じ）
4REA4コントロールハードウェア/ソフトウェア、iPadソフトウェア、サードパーティ用のEthernet IPネットワーク→A CONTROL 1/6/8に接続
ASTARポート A128128：4REA4オーディオネットワーク（1000Mb/s）
レイヤー2のみ、ギガビットEthernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、2または1×リダンダント→ASTARに接続
A3232ポート 4REA4オーディオネットワーク（100Mb/s）
レイヤー2のみ、高速Ethernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、4または2×リダンダント→A164 WALL、A168 STAGEに接続
ワードクロック in/out
A88 GPIO
8×リレー入力、8×リレー出力→A88 GPIOに接続

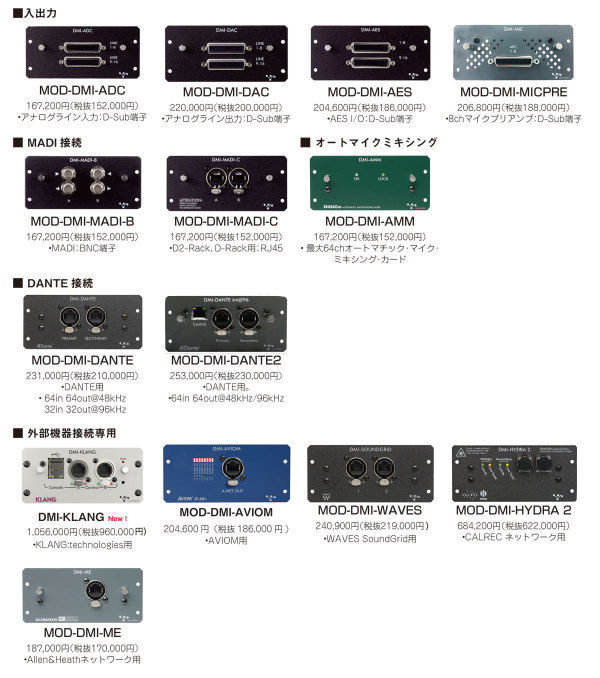

▼DMIカード
■入出力

MOD-DMI-ADC
167,200円（税抜152,000円）
◦アナログライン入力：D-Sub端子

MOD-DMI-DAC

220,000円(税抜200,000円)
◦アナログライン出力：D-Sub端子

MOD-DMI-AES

204,600円(税抜186,000円)>
◦AES I/O：D-Sub端子

MOD-DMI-MICPRE
206,800円(税抜188,000円）
◦8chマイクプリアンプ：D-Sub端子

■MADI接続

MOD-DMI-MADI-B
167,200円(税抜152,000円)
◦MADI：BNC端子

MOD-DMI-MADI-C
167,200円(税抜152,000円)
◦D2-Rack、D-Rack用：RJ45

■オートマイクミキシング

MOD-DMI-AMM
167,200円(税抜152,000円)
◦ 最大64chオートマチック・マイク・ミキシング・カード

■オプチカル接続	MOD-DMI-OP-NC 592,900円(税抜828,000円) ◦オプチカル：OpticalCon端子 MOD-DMI-OP-NCS 744,700円(税抜677,000円) ◦オプチカル： OpticalCon端子、シングルモード仕様	■DANTE接続 MOD-DMI-DANTE 231,000円(税抜210,000円) ◦DANTE用 ◦ 64in 64out@48kHz, 　32in 32out@96kHz	MOD-DMI-DANTE2 円(税抜円) ◦DANTE用。 ◦64in 64out@48kHz/96kHz
◦MOD-DMI-OPTO 910,800円(税抜828,000円 ◦オプチカル：HMA端子 ◦MOD-DMI-OPTO-S 1,210,000円(税抜1,100,000円) ◦ オプチカル：HMA端子、シングルモード仕様	◦MOD-DMI-OP-ST 532,400円(税抜484,000円) ◦オプチカル：ST端子 ◦MOD-DMI-OP-STS 684,200円(税抜622,000円） ◦オプチカル：ST端子、シングルモード仕様	■外部機器接続専用 MOD-DMI-AVIOM 204,600円(税抜186,000円) ◦AVIOM用	MOD-DMI-WAVES 240,900円(税抜219,000円） ◦WAVES SoundGrid用

▼SD-RACKカード

MOD-SDR-ADC32B：オープンプライス 192kHz、マイク/ライン入力×8 各チャンネル32ビットAD変換各チャンネルに+48Vファンタム電源供給可能。	MOD-SDR-AES-IO-B：オープンプライス AES/EBU入出力（BNC）×8
MOD-SDR-ADC：オープンプライス 192kHz、マイク/ライン入力×8 各チャンネルに+48Vファンタム電源供給可能。	MOD-SDR-AES-IO：オープンプライス AES/EBU入出力×8
MOD-SDR-DAC32B：オープンプライス 192kHz、アナログライン出力×8 各チャンネル32ビットのDA変換	MOD-SDR-AES-I：オープンプライス AES/EBU入力×8
MOD-SDR-DAC：オープンプライス 192kHz、アナログライン出力×8	MOD-SDR-AES-O：オープンプライス AES/EBU出力×8

●128入力（ステレオチャンネルは2つのDSPチャンネルを使用）
●48ミックスバス
●各エリアの専用ステレオマスター
●128×48プロセッシングチャネル
　・HPF: 12、18または24dB/Oct Butterworthフィルター、または18dB/Oct Besselフィルター
　・ LPF:12dB/Oct Butterworthフィルター
　・ 4バンドパラメトリックEQ
　・ダイナミクス: ゲート、ダッカー、スローダッカー、マニュアルピークコンプレッサー
　・チャンネルごとに2つの挿入ポイント
　・ 341.32msの入力ディレイ、685.63msの出力ディレイ
　・出力のグラフィックEQ
●16FXプロセッシング
　リバーブ、ステレオタップディレイ、コーラス、ゲート、ピッチシフター、ディエッサー、
　 4バンドダイナミックEQ、3マルチバンドコンプレッサー
●W483×H265×D380mm（突起部含まず）、20.2kg
●消費電力：90W

●I/O拡張ユニット

固定型I/O拡張ユニット A164 WALL A164 WALL LCD
ポータブル型I/O拡張ユニット A168 STAGE
汎用I/Oインターフェイス A88 GPIO
コンバーター ASTAR

●リモートコントローラー

ロータリー/スイッチ A CONTROL1
ロータリー/スイッチ A CONTROL6
ムービングフェーダー A CONTROL8

■バンケットルーム運用例	■ホール施設など
■大規模イベント(大型野外フェスなど）での使用例	■劇場での使用例

■取扱説明書

■仕様書

↧

A164 WALL / A164 WALL LCD

December 22, 2019, 11:22 pm

≫ Next: A168 STAGE

≪ Previous: 4ERA4

固定型I/O拡張ユニット
A164 WALL 　　　　オープンプライス　近日発売予定
A164 WALL LCD　オープンプライス

ローカルエリア用。壁や床などに埋め込んで使用するローカルI/O。
16マイク/ラインと4ラインアウト。ファンタム電源ステータスLED付きXLRのマイクプリアンプとXLRラインアウト。
新しいDiGiCo A3232プロトコルによる独自のCAT5e接続。
リダンダントや最大2系統のデイジーチェーンが可能。
A164 WALL LCDは、カラーリングとラベリングが可能なS-LCDで分かりやすい表示を付けたモデル。
消費電力：40W（A164 WALL）

■取扱説明書
※A164 WALL LCDのみ

■仕様書
※A164 WALL LCDのみ

↧

A168 STAGE

December 22, 2019, 11:22 pm

≫ Next: A88 GPIO

≪ Previous: A164 WALL / A164 WALL LCD

ポータブル型I/O拡張ユニット
A168 STAGE　　　　オープンプライス

ローカルエリア用。ポータブルとして必要な場所に設置可能なローカルI/O。
16マイク/ラインと8ラインアウト。ファンタム電源ステータスLED付きXLRのマイクプリアンプとXLRラインアウト。
新しいDiGiCo A3232プロトコルによる独自のCAT5e接続。
MOD-DMI-A3232カードを使用すれば、S-Serlesデジタル・ミキシングコンソールでも使用可能。
消費電力：40W

■取扱説明書

■仕様書

↧

A88 GPIO

December 22, 2019, 11:23 pm

≫ Next: ASTAR

≪ Previous: A168 STAGE

汎用I/O拡張ユニット
A88 GPIO 　　　　オープンプライス

EVACの可聴アラームと劇場の自動化（カーテン、ライト）を含むリモートサードパーティ製ハードウェアの制御統合のための汎用I/Oインターフェイス。
4REA4専用コントロールソフトウェアで制御できる最大8系統のGPIOユニット。
8×光絶縁入力。
8×ノーマリーオープン（N/O）リレー出力。
業界標準フェニックスコネクター。
2×10V出力（最大500mA）。
消費電力：12W

■取扱説明書

■仕様書

↧

ASTAR

December 22, 2019, 11:23 pm

≫ Next: A CONTROL1

≪ Previous: A88 GPIO

コンバーター
ASTAR 　　　　オープンプライス

A128128→A3232プロトコルへ変換。
1本のケーブルでローカルエリアに接続し、4×A3232接続（32入力と32出力）を提供。
2系統のリダンダントとしても使用可能。
消費電力：5W

■取扱説明書

■仕様書

↧

A CONTROL1

December 22, 2019, 11:23 pm

≫ Next: A CONTROL6

≪ Previous: ASTAR

リモートコントローラー
A CONTROL1　　　　オープンプライス

使いやすいロータリー/スイッチコントローラー。
ウォールプレートにTFTディスプレイを搭載。
音楽ソース選択、レベルコントロール、ラベリング、
ミュート、スナップショットリコールなどを操作。
標準のイーサネット経由で4REA4専用コントロールソフトウェアから設定。
TCP/IPおよびPoE準拠。
US（Decora）サイズ。
消費電力：2.5W

■取扱説明書

■仕様書

↧

A CONTROL6

December 22, 2019, 11:23 pm

≫ Next: A CONTROL8

≪ Previous: A CONTROL1

リモートコントローラー
A CONTROL6　　　　オープンプライス

6×ロータリー/12×スイッチコントローラー、6×バンクセレクター、12×パネルキー搭載。
6×TFTディスプレイ。
標準的な共有イーサネット上のTCP/IP接続を備え、マルチレイヤーをプログラム可能。
ローカルエリアのコントローラーとして設定できるほか、ミュージシャン用にパーソナルモニターの設定も可能。
PoEまたは外部12V PSU。
消費電力：5W

■取扱説明書

■仕様書

↧

A CONTROL8

December 22, 2019, 11:23 pm

≫ Next: 4REA　Audio Distribution & Control

≪ Previous: A CONTROL6

リモートコントローラー
A CONTROL8 　　　　オープンプライス

8×100mmムービングフェーダー、6×バンクセレクター、12×パネルキー搭載。
8×TFTディスプレイ。
ローカルエリアのマイクや音楽のコントロールやビッグバンドやオーケストラのパーソナルモニターの設定も可能。
PoE+または外部12V PSU。
消費電力：25W

■取扱説明書

■仕様書

↧

4REA　Audio Distribution & Control

December 24, 2019, 11:29 pm

≫ Next: SD7　CORE2

≪ Previous: A CONTROL8

▼4REA4構成

ミックスとルーティングをマネジメントするデジタル・プロセッシング・エンジンを主軸に、オプションのI/O 拡張ユニットとリモートコントローラーで用途や規模に応じたシステムを構築。専用コントロールソフトウェアによって、運用も直感的かつ簡潔に行えます。

▼4REA4の利便性

▼4REA4 1台で4つのエリアをマネジメント

▼専用コントロールソフトウェア画面

↧

SD7　CORE2

January 5, 2020, 7:00 am

≫ Next: SD7 Quantum

≪ Previous: 4REA　Audio Distribution & Control

SD7-56EX HD（ with SD Rack×1）　　完了品
SD7-112EX HD（ with SD Rack×2）　　完了品
SD7-WS（ -HMA/-NC/-ST）　　完了品

SD 7 CORE2

入力チャンネル	バス	ソロバス	マトリクス	コントロールグループ*	サンプリングレート
最大253chﾌﾟﾛｾｯｼﾝｸﾞ（入力ﾁｬﾝﾈﾙ/AUX/GRP/ソロバスの総計)	最大128ch(AUX/GRP/LCR/5.1の総計) 、モノ/ステレオ構成	モノ/ステレオ/サラウンド×2	最大32入力×32出力	36	96/48kHz,24bit(192kHz対応予定)

*選択式(VCA、ムービングフェーダー、ミュートグループ)

リダンダントを備えたデュアルエンジン・デュアル電源構成

万が一のトラブルに備えたリダンダント用のエンジンと電源を搭載。エンジンの切り替えはサーフェスからワンタッチ。電源はホットスワップ可能。

複数のオペレーターによる同時操作でもスムーズな操作性を保持

視認性の高い15インチの大画面を3面装備しているため、複数のオペレーターが画面をシェアして同時操作が可能。ミキシングと出力を別々のオペレーターが担当するという大規模で複雑な現場で活用できます。
“ステルス・デジタルプロセッシング”による圧倒的な能力は、同時操作にも余裕で対応。スムーズな操作が可能です。

オペレーターの自由な設計と発想力を発揮させる豊富な入出力系統

最大1394chの入出力にアクセス可能。最大253chのプロセッシングや豊富なバスへのアサインを自由な発想で組み立て可能。
入出力拡張用のSD-Rackを使用すると最大14台、SD10、SD5を含むSDシリーズコンソールを最大5台接続して504chの大規模システムを96kHzで構築できます。
5.1chのコントロールも可能。

機能美を極めたサーフェス

機能ごとに色分けするバックライトや高解像度のバーグラフなど、暗い現場でも識別が可能。フルデジタルカラーで色分けされたサーフェスは、正確な操作を可能にするばかりでなく見た目の美しさも兼ね備えています。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
(→詳細はこちら）


SD7T for Theatre 劇場や演劇に特化した機能を備えたSD7 ■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。 ※オプションのアップグレードキットが必要です。	SD7Bfor Broadcast 放送中継の機能をもちあわせたSD7 ■SD7に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなど、ブロードキャスト固有の機能を追加。 ※オプションのアップグレードキットが必要です。

SD7with Quantum7 Engines

■ 理論上3000もの入出力にアクセス可能。
■ 600chを超えるプロセッシングを96kHzで実現。Nodal ProcessingやTrueSoloの拡張機能により、操作性を向上し膨大なチャンネルを簡潔に管理。
■ UB-MADIを内蔵。
■ DMI スロットに任意のカードを挿入して、サーフェスのI/Oをカスタマイズ可能。

■SD7 　質量：107kg

■EX007(オプション) 　質量：80kg

入出力性能
フェーダー数		38
サブフェーダー数		14
入力チャンネル		最大253chプロセッシング（入力チャンネル/AUX/GRP/ソロバスの総計）
バス		最大128ch（AUX/GRP/LCR/5.1の総計）、モノ/ステレオ構成
ソロバス		2（モノ/ステレオ/サラウンドより選択）
マトリクス		最大32×32
コントロールグループ		選択式（VCA、ムービングフェーダー、ミュートグループ）×36
イコライザー		32バンドGEQ（ ±12dB）×32
内蔵エフェクター		ステレオエフェクター×48
ローカルI/O	マイク/ライン入力	12
	ライン出力	12
	AES/EBU入出力(※1）	6
MADIインターフェース		4（75ΩB N C コネクター×16リダンダント含む） ※リダンダントエンジンにも同数搭載
オプチカル(Optocore)インターフェース		2※リダンダントエンジンにも同数搭載
MIDIインターフェース		In / Out / Thru
外部ディスプレイポート		VGA DB-15 ミニメス（解像度1024×768）×4 ※リダンダントエンジンにも同数搭載
外部同期		ワードクロック、MADI、AES、Optocore、Video
USB2.0 ポート		3※リダンダントエンジンを含む
GPI		通常16系統（32系統まで拡張可能）
GPO		通常16系統（32系統まで拡張可能）
ヘッドホン出力		標準フォーンジャック×2、インピーダンス： 8～600Ω
音響特性
サンプリングレート		96/48kHz
レイテンシー		1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz）
内部プロセッシング		最大40bitフローティングポイント演算
AD/DA変換		24bit
周波数特性		20Hz～20kHz（±0.6dB）
THD+N		0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク		90dB以上（40Hz～15kHz）
残留ノイズ		－90dBu以下（代表値： 20Hz～20kHz）
マイク等価入力ノイズ		－126dB以上
最大出力レベル		+22dBu（標準仕様）
最大入力レベル		+22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ）		－20dB～＋60dB
デジタルトリム		－40dB～＋40dB
ディレイ		最大1.3秒
ローパス/ハイパスフィルター		20Hz～20kHz、24dB/oct
インサート		2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ		8バンド
ダイナミックEQ		256ch
ダイナミクス		コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス		ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数		18(2ループ組む場合は32)
DMIスロット		-（Quantum7エンジン搭載時は4)
UB-MADI(サンプリングレート48kHz時)		-（Quantum7エンジン搭載時は48ch)
電源、消費電力、寸法（W×H×D）、質量
電源		内部電源×2（AC100V、50/60Hz）
消費電力	ピーク時	600W
	起動時	650W
寸法(W×H×D)、質量		1496×509×931mm、107kg

※1）コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

CORE2以前の仕様はこちら

※クリックすると拡大します。

■EX007
SD7上で一度に制御できるチャンネル数と実質フェーダーを拡張するユニット。2つの画面を搭載し、メーターや機能はSD7と同じ。経済的なCAT5ケーブルで100m延長でき、SD7のリモートコントローラーとしても利用可能。
※オプションでフライトケースも用意しています。(FC-EX007)

■WAVES-SD7：Waves SoundGridアップグレードキット。
■SD7-SCRIPT：SD7用スクリプトトレイ。
■SD7-TUPG：SD7Tシアターモデルへのアップグレードキット。
■SD7-BUPG：SD7Bブロードキャストモデルへのアップグレードキット。
■FC-SD7：SD7用フライトケース

■MADI伝送

BNC同軸、各種オプチカルケーブル

各種オプチカルケーブル

RJ45/BNC同軸ケーブル

↧

SD7 Quantum

January 6, 2020, 1:13 am

≫ Next: デジタル・ミキシング・コンソール❝ Quantum338 ❞を発売

≪ Previous: SD7　CORE2

SD7Q-56EXHD-32B with SD-Rack (HMA)　オープンプライス
SD7Q-WS（-HMA／-NC／-ST ）　オープンプライス

SD 7　Quantum

入力チャンネル	バス	ソロバス	マトリクス	コントロールグループ*	サンプリングレート
最大253chﾌﾟﾛｾｯｼﾝｸﾞ（入力チャンネル)	最大128ch (AUX/GRPの総計)	モノ/ステレオ/サラウンド×2	最大48入力×48出力	36	96/48kHz,24bit

最新・最速のオーディオ処理能力

“ステルス･デジタルプロセッシング”をベースに第7世代の最新のFPGAデバイスを3つ搭載。圧倒的な音響処理能力をさらに拡張。よりパワフルに進化したミキシング機能を提供。
Quantumエンジンの内部では、最大2,000チャンネルを96kHzで688のプロセッシングパスに送信可能。新しいGTXポートは6.6GHzで動作し、最速のデータ送信を実現。
3基の第4世代SHARCがFPGAの補間アルゴリズムを制御。暖かいアナログ感覚を生成。

圧倒的な音響処理能力が生み出す、革新的なプロセッシング

特許取得済みの「Nodal Processing」は、全てのAUXセンドに入力チャンネルと同等のEQやダイナミクスの機能を装備。圧倒的な処理能力を使用した革新的な機能として、ミキシングエンジニアの能力を最大限に引き出し、アーティストのイメージに近接。

solo機能がコンソールのほぼすべてのポイントで再現可能で、そのソースがどのように処理されたかを検聴できる「True Solo」機能を搭載。
チャンネルストリップの新しいアルゴリズム「Mustard」を追加。標準のSDプロセッシングと組み合わせて使用すると、プリアンプ、フィルター、EQ、ゲート、および選択したコンプレッサータイプを既存のチャンネルストリップに追加。
任意の位置の任意のチャンネルタイプに自由に挿入できるプロセッサー「Spice」も投入。

超大型システムも可能にする構成力と豊富な入出力系統

標準でオプチカル端子を装備しており、最大5台のSDシリーズコンソールと最大14台のSD-Rackを接続して504chの大規模システムを96kHzで構築可能。オプションでデュアルループにアップグレードにすれば、1008chのIOを共有できる超大型システムが可能。
UB MADIを内蔵。USBを介して48ch（@48kHz）のPCレコーディングやプレイバックが可能。
DMIカードを装着できるスロットを装備。現場に合わせた設定が可能。
アップグレードキットなしでWaves Soundgridに対応可能。

OSC（Open Sound Control）

DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
(→詳細はこちら）


SD7Q T for Theatre 劇場や演劇に特化した機能を備えたSD7 ■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。 ※オプションのアップグレードキットが必要です。	SD7Q Bfor Broadcast 放送中継の機能をもちあわせたSD7 ■SD7に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなど、ブロードキャスト固有の機能を追加。 ※オプションのアップグレードキットが必要です。

■SD7Q 　質量：141kg

■EX007(オプション) 　質量：80kg

入出力性能
フェーダー数		38
サブフェーダー数		14
入力チャンネル		最大253chプロセッシング（入力チャンネル/AUX/GRP/ソロバスの総計）
バス		最大128ch（AUX/GRPの総計）
ソロバス		2（モノ/ステレオ/サラウンドより選択）
マトリクス		最大48×48
コントロールグループ		選択式（VCA、ムービングフェーダー、ミュートグループ）×36
イコライザー		48バンドGEQ（ ±12dB）×48
内蔵エフェクター		ステレオエフェクター×48
ローカルI/O	マイク/ライン入力	12
	ライン出力	12
	AES/EBU入出力(※1）	6
MADIインターフェース		4（75ΩBNCコネクター×16リダンダント含む） ※リダンダントエンジンにも同数搭載
オプチカル(Optocore)インターフェース		2　※リダンダントエンジンにも同数搭載
MIDIインターフェース		In / Out / Thru
外部ディスプレイポート		DVI×2(HDMIに対応するディスプレイをご使用ください）
外部同期		ワードクロック、MADI、AES、Optocore、Video
USB2.0 ポート		3　※リダンダントエンジンを含む
GPI		通常16系統（32系統まで拡張可能）
GPO		通常16系統（32系統まで拡張可能）
ヘッドホン出力		標準フォーンジャック×2、インピーダンス： 8～600Ω
音響特性
サンプリングレート		96/48kHz
レイテンシー		1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz）
内部プロセッシング		最大40bitフローティングポイント演算
AD/DA変換		24bit
周波数特性		20Hz～20kHz（±0.6dB）
THD+N		0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク		90dB以上（40Hz～15kHz）
残留ノイズ		－90dBu以下（代表値： 20Hz～20kHz）
マイク等価入力ノイズ		－126dB以上
最大出力レベル		+22dBu（標準仕様）
最大入力レベル		+22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ）		－20dB～＋60dB
デジタルトリム		－40dB～＋40dB
ディレイ		最大1.3秒
ローパス/ハイパスフィルター		20Hz～20kHz、24dB/oct
インサート		2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ		8バンド
ダイナミックEQ		688ch
ダイナミクス		コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス		ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数		18(2ループ組む場合は32)
DMIスロット		4
UB-MADI(サンプリングレート48kHz時)		48ch
電源、消費電力、寸法（W×H×D）、質量
電源		内部電源×2（AC100V、50/60Hz）
消費電力	ピーク時	600W
	起動時	650W
寸法(W×H×D)、質量		1496×509×931mm、141kg

※1）コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

※クリックすると拡大します。

■EX007
SD7 Quantum上で一度に制御できるチャンネル数と実質フェーダーを拡張するユニット。2つの画面を搭載し、メーターや機能はSD7 Quantumと同じ。経済的なCAT5ケーブルで100m延長でき、SD7 Quantumのリモートコントローラーとしても利用可能。
※オプションでフライトケースも用意しています。(FC-EX007)

■SD7-SCRIPT：SD7 Quantum用スクリプトトレイ。
■SD7-TUPG：SD7 QuantumTシアターモデルへのアップグレードキット。

■SD7-BUPG：SD7 QuantumBブロードキャストモデルへのアップグレードキット。

■FC-SD7：SD7 Quantum用フライトケース

■MADI伝送

BNC同軸、各種オプチカルケーブル

各種オプチカルケーブル

RJ45/BNC同軸ケーブル

↧

デジタル・ミキシング・コンソール❝ Quantum338 ❞を発売

February 16, 2020, 9:00 pm

≫ Next: Quantum338

≪ Previous: SD7 Quantum

https://www.hibino-intersound.co.jp/information/5908.html

↧

Quantum338

March 11, 2020, 12:18 am

≫ Next: DMIカード

≪ Previous: デジタル・ミキシング・コンソール❝ Quantum338 ❞を発売

Quantum338 System (with KLANG)　オープンプライス
Quantum338-WS（-HMA／-HMA with KLANG／-NC／-ST ）　オープンプライス

Quantum338

入力チャンネル	バス	ソロバス	マトリクス	コントロールグループ	サンプリングレート
128ch	最大64ch (AUX/GRPの総計)	2	最大24入力×24出力	24	96/48kHz,32bit

3面のタッチスクリーンとQuantumエンジンを搭載

3面のタッチスクリーンと38フェーダーを搭載し、3面のそれぞれが4バンクの3レイヤー構造。128入力、64バス、最大24×24マトリクスを96kHz標準でのフルプロセッシングが可能で、すべてのフェーダーがどのチャンネルにもアサイン可能。
32 ビットのハイビットレートをもつAD/DAコンバーターを背面のローカルI/Oにも標準で搭載。音の再現性を高め、より原音に忠実なサウンドを提供。
第7世代の最新FPGAをベースに開発された高性能なデジタル・ミキシング・コンソール。Quantumエンジンを搭載した圧倒的な処理能力により、最上位機種のSD7 Quantumと同様の「Nodal Processing」「True Solo」「Mustard processing」「SpiceRack」の機能を使用可能。
SD7 Quantum Quantum338
Nodal Processing 256 64
True Solo 〇〇
Mustard processing 64 36
Spice Rack 16スロット 8スロット

↑True Solo画面

優れた視認性と操作性

タッチスクリーンを3 面搭載。各画面は17 インチと大きく解像度も高いので、視認性に優れています。タッチスクリーンの輝度は1000nit と高く、屋外の太陽光の下でも優れた視認性を保つうえ、長く突き出した庇のようなフロントトップが影をつくるため目の負担を軽減。
各画面に12 のチャンネルストリップを配したわかりやすいレイアウトは、ひと目で全体の把握と直感的な操作が行えるので、素早い対応を求められるライブの現場でも余裕をもってオペレーションできます。
ワンタッチで中央画面をマスター画面にするボタンがマスターセクションにあり、即座に切り替えが可能。マスターと各チャンネルを効率よく操作できます。
サーフェス上にはHTLも健在で、フルカラーで明瞭に機能を区別。暗い場所で輝くLED 群は機能美を超えた美しさ。
背面のトップエンドには野外フェス現場など複数のミキシングコンソールを使用する環境での識別に有効なターコイズブルーのLED が新たに搭載され、アーティストとのコミュニケーションをより確実にします。

マルチコンソールによる大規模システムの中でも活躍

SD-SeriesコンソールやI/Oラックとの互換性を持っており、複数台のSDコンソールとI/Oラックで構成された最大504ch の入出力を共有し、大きなシステムの中で運用可能。
オプションでオプチカルコネクターを装備できるので、オプチカルループで構築された96kHzのリダンダントにも対応可能。端子はHMA、OpticalCon、ST から選択。モードはマルチモード。オプションでシングルモードも用意。
USB2.0を使用してPCに接続するオーディオインターフェース“UB-MADI”を内蔵(※）。入出力それぞれ48chのPCレコーディングやプレイバックを簡単に行えます(注）。UB MADIのデジタル伝送はUSBのデータークロックに依存せず、ジッターの発生を抑えた高い安定性を誇ります。
※Intel® Core™ Duoあるいはそれ以上のCPUを備えたすべてのWindowsあるいはMacと互換性を持っています。
※ASIOやCoreAudioに準拠するドライバー/アプリケーションが別途必要です。
※注　サンプリングレート48kHz時

ユーザーフレンドリーな仕掛けが装備

フロントのアームレストの下にはライトバーが追加されており、暗い場所でのキーボード操作やコンソールの下での作業を容易にします。
ヘッドホンは2 つ同時に利用でき、ボリュームも別々にコントロール可能。ヘッドホン用のアームはアームレスト下の左右にあり、ジャックも標準フォーンとミニの2つを備えています。
左側のヘッドホンジャックの横にあるUSB ポートは、バスパワー専用となっており、リモートコントロールやイヤモニなどで現場には不可欠となったiPad など各種デバイスの充電が行えます。

iPAD用リモートコントロール・アプリケーションソフトウェア「Quantum APP」を用意

Quantum338をワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。

入出力拡張用のDMIカードを2枚挿入可能

リアパネルには、ローカルI/O のほかに入出力拡張用DMI(DiGiCo Multichannnel Interface) カードのスロットを2つ搭載。

　　●

DMI-KLANGカードは、KLANG:technologies のイマーシブ・インイヤーモニタリングをDiGiCo の最新のFPGA テクノロジーで再構築。他のデバイスやI/O を追加することなく、任意のオーディオチャンネルをコンソールからDMI-KLANG にルーティング。イマーシブミックスをAux 入力に戻し、KLANG:technologies の定評あるイマーシブ・パーソナルモニター・ミキシングテクノロジーの空間的かつ透過的なインイヤーモニタリングを可能にします。

↑DMI-KLANGカード

1 枚のDMI-KLANGカードで64chのイマーシブミックスを16人のミュージシャンに配信可能。その用途はモニターエンジニアのツアー用パーソナルミキシングからスタジオセッションのレコーディング用空間ミキシングまで多岐にわたり、疲労感のない質の高いインイヤー・モニタリングを提供します。
※Quantum338にDMI-KLANGを1枚入れたお得なセット製品もあります。お問い合わせください。
任意のフォーマットに変換する多様なカードを用意しており、I/O ラックへの接続や用途に合わせて選択可能です。

■Quantum338 　
W1595×H482×D805mm、質量：70kg

			Quantum338
入出力性能	フェーダー数		38
	入力チャンネル		128
	バス		最大64ch（AUX / GRPの総計）
	ソロバス		2
	マトリクス		最大24×24
	コントロールグループ		24
	イコライザー		32バンドQEQ×24
	内蔵エフェクター		ステレオエフェクター×24
	ローカルI / O	マイク/ライン入力	8
		ライン出力	8
		AES / EBU入出力	4（8ch）
	MADIインターフェース		3 （75ΩBNCコネクター×12 リダンダント含む）
	オプチカル(Optocore)インターフェース		1
	MADIインターフェース		In/Out/Thru
	外部ディスプレイポート		Displayport
	外部同期		ワードクロック、MADI、AES、オプチカル
	USB2.0ポート		5 ※うち1つは、5Vのバスパワー専用
	GPI		通常16系統（32系統まで拡張可能）
	GPO		通常16系統（32系統まで拡張可能）
	ヘッドホン出力		標準フォーンジャック×2、ミニジャック×2
音響性能	サンプリングレート		96/48kHz
	レイテンシー		1ms （代表値：チャンネル入力→LRバス→ステージ出力@96kHz）
	内部プロセッシング		最大40bitフローティングポイント演算
	AD/DA変換		32bit
	周波数特性		20Hz～20kHz（±0.15dB）
	THD+N		0.002％以下（定格ゲイン、0dB入力@1kHz）
	クロストーク		120dB以上（40Hz～15kHz）
	残留ノイズ		－100dBu以下（代表値： 20Hz～20kHz）
	マイク等価入力ノイズ		－128dB以上
	最大出力レベル		+22dBu(標準仕様)
	最大入力レベル		+22dBu(標準仕様)
入力チャンネル/ AUX/ グループ/ マトリクス	アナログゲイン (入力チャンネルのみ)		－20dB～＋60dB
	デジタルトリムディレイ		－40dB～＋40dB
	ローパス/ハイパスフィルター		最大1.3秒
	インサート		2系統（EQ/ダイナミクスのプリ/ポスト）
	パラメトリックEQ		4バンド
	ダイナミックEQ		286ch
	ダイナミクス		コンプレッサー、ゲート、ディエッサー、ダッカー
	ソロバス		ソロバス1/ソロバス2/両方、オートソロ
最大ラック数			16　(2ループ組む場合は30)
DMIスロット			2
UB MADI(サンプリングレート48kHz時)			48ch
電源			内部電源×2（AC100V、50/60Hz）
消費電力	ピーク時		345W
	起動時		315W
寸法(W×H×D)			1595×805×482mm
質量			70kg

※クリックすると拡大します。

■Opticalアップデートキット
・MOD-Q338-OPTO
　HMA端子。マルチモード。

・MOD-Q338-NC
　OpticalCon端子。マルチモード。

・MOD-Q338-OPT-ST
　ST端子。マルチモード。

■WAVES-Q3
　WAVES AoundGridアップグレードキット（WAVESサーバーとプラグインは含まない）

■FC-Q338
SD7 Quantum用フライトケース
　

■MADI伝送

BNC同軸、各種オプチカルケーブル

各種オプチカルケーブル

RJ45/BNC同軸ケーブル

↧
