ラックマウント可能な小型コンソール”SD11”を発売
↧
SD11i
機能と特長
SD 11i Injection入力チャンネル | バス | ソロバス | マトリクス | コントロール グループ(*) | サンプリング レート |
| モノ32ch （全チャンネルモノ/ステレオ切替可) | 12ch モノ/ステレオ＋LR/LCRマスター | モノ/ステレオ×2 | 最大8入力×8出力 | 8 | 48kHz,24bit |
*選択式(VCA、ムービングフェーダー、ミュートグループ)
ラックマウントできる小型デジタル・ミキシングコンソール
小さいながらも高品位なパフォーマンスを実現
豊富なローカルI/O
|   |
背面図
寸法図
■サイドアーム付き 質量：23.3kg
| ■サイドアームなし 質量：22.2kg
|
仕様
| 入出力性能 | ||
| フェーダー数 | 12 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 32モノラル/ステレオ | |
| バス | 12モノラル/ステレオ＋LR/LCRマスター | |
| ソロバス | 2（モノ/ステレオ） | |
| マトリクス | 最大8×8 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×8 | |
| イコライザー | 32バンドGEQ（±12dB）×12 | |
| 内蔵エフェクター | ステレオエフェクター×4 | |
| ローカルI/O | マイク/ライン入力 | 16 |
| ライン出力 | 8 | |
| AES/EBU入出力 | 1 | |
| MADIインターフェース | 1（75ΩBNC コネクター×2) 1(CAT5コネクター) | |
| Optocoreインターフェース | － | |
| MIDIインターフェース | In / Out / Thru | |
| VGAポート | DB-15 ミニメス（解像度1024×768）×1 | |
| 外部同期 | ワードクロック、MADI | |
| USB2.0 ポート | 3 | |
| GPI | 1/4インチジャック×2 | |
| GPO | 1/4インチジャック×2 | |
| ヘッドホン出力 | 標準フォーンジャック×1、インピーダンス ： 8～600Ω | |
| ライト端子 | XLR3：1.2～12V×1 | |
| 音響特性 | ||
| サンプリングレート | 48kHz | |
| レイテンシー | 2ms（代表値) | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | 90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +26dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | ＋10dB～＋60dB (－20dB PAD) | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 1系統（EQ/ダイナミクスのプリ/ポスト） | |
| イコライザー | パラメトリック/ダイナミック（ハイ&ローバンド シェルビング/ベル切り替え可能） ※ダイナミックEQは最大4chへアサイン可能。 | |
| ダイナミクス | コンプレッサー、ゲート | |
| ソロバス※入力チャンネルのみ | ソロバス1/ソロバス2/両方、オートソロ | |
| 電源、寸法（W×H×D）、質量 | ||
| 内部電源×1（AC100V、50/60Hz）、ピーク時：175W、起動時：195W | ||
| 483×232×577mm、22.2kg（サイドアームなし) | ||
製品画像
※クリックすると拡大します。
■WAVES-SD11：Waves SoundGridアップグレードキット。
■FC-SD11-2：SD11用フライトケース、車輪付。
■COVER-SD11：SD11用ダストカバー
■FC-SD11：SD11用フライトケース
■SD-11-BUPG：ブロードキャストモデルへのアップグレードキット
■SD-RR-PSU：リモートPSUラックキット
※PSUは付属していません。
■SD-WS-PSU：シングルPSU
ラック
■CAT5で接続可能なラック
■MADIで接続可能なラック
↧
↧
SD-Rack Series
 |
|
 SD-Rack |  SD-MINI Rack |
|
 SD-NANO Rack |
※画像をクリックすると、製品の詳細情報へジャンプします。
■SD-Rackの入出力信号を共有
SDコンソール同士のシステムでは、SD-Rackの入力信号だけでなく出力信号も共有できます。FOHモニター用にそれぞれラックをそろえる必要がなくなるうえ、現場で引き回すケーブルも減少するため、セットアップの時間も削減できます。※SDコンソールは最大5台、SD-Rackは最大14台を接続し、448chのI/Oを共有可能。
■スプリット機能
任意の入力信号を同じSD-Rackの任意の出力へダイレクトに送る機能で、アナログ・デジタルの両方に適用されます。送られた信号はゲイントラッキングのON/OFFが選択でき、ONにすると自動的にゲイントラッキングされます。入力のアナログゲインに変更があっても出力のデジタルトリムで相殺されます。「MADI SPLIT MAIN」「MADI SPLIT AUX」トラベリングされたMADIポートにも適用されます。
 | SD-Rack （Optical非対応、MADI） SD-Rack-HMA （Optical対応、HMA端子） SD-Rack-NC （Optical対応、OpticalCon端子） SD-Rack-ST （Optical対応、ST端子）
|
寸法図 | オプション ■SDR-PSU：SD-Rack用予備電源。ホットスワップ可能。 ※SD-MINI/SD-NANO Rackには適応しません。 ■BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/10m/50m ■HMA-5M/-150M：HMA光ケーブル。5m/150m |
 | SD-MINI Rack （Optical非対応、MADI） SD-MINI Rack-HMA （Optical対応、HMA端子） SD-MINI Rack-NC （Optical対応、OpticalCon端子） SD-MINI Rack-ST （Optical対応、ST端子）
|
寸法図 | オプション ■BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/10m/50m ■HMA-5M/-150M：HMA光ケーブル。5m/150m |
 | SD-NANO Rack-HMA （Optical対応、HMA端子） SD-NANO Rack-NC （Optical対応、OpticalCon端子） SD-NANO Rack-ST （Optical対応、ST端子）
|
寸法図 | オプション ■BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/10m/50m ■HMA-5M/-150M：HMA光ケーブル。5m/150m |
| ①MOD-SDR-ADC 192kHz、マイク/ライン入力×8、各チャンネル毎に 「48V」と「Signal」のLEDを配置。 ②MOD-SDR-DAC 192kHz、アナログライン出力×8、ゲイントラッキングとスプリットのON/OFFを視認できるLED付。 ③MOD-SDR-AES-IO-B AES/EBU入出力（BNC）×8 ④MOD-SDR-AES-IO AES/EBU入出力×8 ⑤MOD-SDR-AES-I AES/EBU入力×8D | ⑥MOD-SDR-AES-O AES/EBU出力×8 ⑦MOD-SDR-AES42 AES-42入力（デジタルマイクロホン用）×8 ⑧MOD-SDR-ADAT ADAT入出力×8、Optical  ⑨MOD-SDR-AVIOMAVIOM D-16cカード、AES-42出力×16、CAT5eコネクター ⑩MOD-SDR-SDIHDI デジタルＳＤＩ／ＨＤＩ入出力×8（近日発売予定）  ⑪MOD-SDR-DANTEDANTE入出力×8 ●MOD-SDR-BLANK：ブランクパネル |
↧
DiGi Rack
DiGi Rack
 |
|
①MOD-DMR-ADC-M：マイク入力×8、XLRコネクター
②MOD-DMR-ADC-L：ライン入力×8、XLRコネクター
③MOD-DMR-ADC-EDAC：8chマイク/ラインアナログ入力、 リモートゲインコントロール付、EDACコネクター
④MOD-DMR-DAC：アナログ出力×8、XLRコネクター
⑤MOD-DMR-AES-IO：AES/EBU入出力、A/D、D/Aサンプリングレート変換
⑥MOD-DMR-AVIOM：AVIOM D-16cカード、16ch出力、超高速A-Net PRO16プロトコル、CAT5eコネクター
⑦MOD-DMR-ETH：Ethersound 8ch入出力/コントロール
⑧MOD-DMR-DTUBE：DiGiCo D-Tube、リモートコントロール可能なチューブマイクプリアンプ
● MOD-DMR-ADC-EDAC-2：8chマイク/ライン入力、リモートゲインコントロールとアナログインサート付、EDACコネクター
● MOD-DMR-DAC-EDAC：ライン出力×8、リモートゲインコントロール付、EDACコネクター
● MOD-DMR-AES-I：AES/EBU入力×8
● MOD-DMR-AES-O：AES/EBU出力×8
● MOD-DMR-BLANK：ブランクパネル
寸法図
質量：36kg
オプション
● DMR-PSU：DiGi Rack用予備電源。
● DMR-OPT-HMA：MiNi Rack、DiGi Rack用Opticalアップグレードキット。HMA端子。
● DMR-OPT-ST：MiNi Rack、DiGi Rack用Opticalアップグレードキット。ST端子。
● BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/50m/100m。
● HMA-5M/-150M：HMA光ケーブル。5m/150m。
↧
MiNi Rack
MiNi Rack
 |
|
MiNi Rack/DiGi Rack用選択可能カード
①MOD-DMR-ADC-M：マイク入力×8、XLRコネクター
②MOD-DMR-ADC-L：ライン入力×8、XLRコネクター
③MOD-DMR-ADC-EDAC：8chマイク/ラインアナログ入力、リモートゲインコントロール付、EDACコネクター
④MOD-DMR-DAC：アナログ出力×8、XLRコネクター
⑤MOD-DMR-AES-IO：AES/EBU入出力、A/D、D/Aサンプリングレート変換
⑥MOD-DMR-AVIOM：AVIOM D-16cカード、16ch出力、超高速A-Net PRO16プロトコル、CAT5eコネクター
⑦MOD-DMR-ETH：Ethersound 8ch入出力/コントロール
⑧MOD-DMR-DTUBE：DiGiCo D-Tube、リモートコントロール可能なチューブマイクプリアンプ
● MOD-DMR-ADC-EDAC-2：8chマイク/ライン入力、リモートゲインコントロールとアナログインサート付、EDACコネクター
● MOD-DMR-DAC-EDAC：ライン出力×8、リモートゲインコントロール付、EDACコネクター
● MOD-DMR-AES-I：AES/EBU入力×8
● MOD-DMR-AES-O：AES/EBU出力×8
● MOD-DMR-BLANK：ブランクパネル
寸法図
質量：14kg
オプション
● DMR-OPT-HMA：MiNi Rack、DiGi Rack用Opticalアップグレードキット。HMA端子。
● DMR-OPT-ST：MiNi Rack、DiGi Rack用Opticalアップグレードキット。ST端子。
● BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/50m/100m。
● HMA-5M/-150M：HMA光ケーブル。5m/150m。
↧
↧
MaDi Rack
MaDi Rack
 |
|
カード
① MOD-DMR-DAC：アナログ出力×8、XLRコネクター、24bit D/A
② MOD-DMR-AES-O：AES/EBU出力×8、24bit D/A
③ MOD-DMR-AVIOM：AVIOM D-16cカード、超高速A-Net PRO16プロトコル接続
寸法図
質量：25kg
オプション
● BNC-5M/-50M/-100M：BNC同軸ケーブル。5m/50m/100m。
↧
D-Rack
D-Rack
 |
|
カード
● MOD-D-RACK-DAC：ライン出力×８カード
● MOD-D-RACK-AES：AES/EBU出力×8カード
① MOD-D-RACK-AVIOM：AVIOM D-16cカード、超高速A-Net PRO16プロトコル接続
寸法図
質量：7.4kg
オプション
● D-RACK-EARS：ラックマウントキット
● D-RACK-OPT-HMA：Opticalアップグレードキット。HMA端子。
● D-RACK-OPT-NC：Opticalアップグレードキット。OpticalCon端子。
● D-RACK-OPT-ST：Opticalアップグレードキット。ST端子。
● CAT5-75M/-100M：CAT5ケーブル。75m/100m。
● HMA-5M/-150M：HMA光ケーブル。5m/150m
↧
SD10
機能と特長
SD 10 Nitrous入力チャンネル | バス | ソロバス | マトリクス | コントロール グループ | サンプリング レート |
| モノ96ch （うち12chはステレオ切替可能) | 48ch (AUX/GRP(24ステレオ)/LR/LCRマスター | モノ/ステレオ/サラウンド×2 | 最大16入力×16出力 | 12 | 96/48kHz, 24bit |
高解像度の音響処理によるクリアな音質
大規模ライブSRも余裕を持って対応可能な入出力系統
移動やセッティングが容易な60kgの軽量設計
SD10 with SD-Rack（HMA）:Optical対応 SD10 with D-Rack（HMA）:Optical対応 |    |
ラインナップ
|
|
| SD10B for Broadcast 放送中継の機能を持ち合わせたSD10 ■SD10に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。 ※オプションのアップグレードキットが必要です。 | SD10-24 |
背面図
寸法図
■SD10 質量：60kg
|
■SD10-24 質量：45.2kg
|
仕様
| 入出力性能 | ||
| フェーダー数 | 37 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 96chプロセッシング（このうち12系統をステレオ切替可能 合計108ch) | |
| バス | 48ch AUX/GRP(24ステレオ)、LR/LCR/(5.1ch*1)マスター | |
| ソロバス | 2（モノ/ステレオ/(サラウンド*1)より選択） | |
| マトリクス | 最大16×16 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×12 | |
| イコライザー | 32バンドGEQ（±12dB）×24 | |
| 内蔵エフェクター | ステレオエフェクター×10 | |
| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力 | 4 | |
| MADIインターフェース | 2（75ΩBNC コネクター×8 リダンダント含む） | |
| Optocoreインターフェース | 1(仕様による) | |
| MIDIインターフェース | In / Out / Thru | |
| VGAポート | DB-15 ミニメス（解像度1024×768）×1 | |
| 外部同期 | ワードクロック、MADI、AES、Optocore | |
| USB2.0 ポート | 3 | |
| GPI | 通常16系統（32系統まで拡張可能） | |
| GPO | 通常16系統（32系統まで拡張可能） | |
| ヘッドホン出力 | 標準フォーンジャック×1、インピーダンス ： 8～600Ω | |
| ライト端子 | XLR3：1.2～12V×2 | |
| 音響特性 | ||
| サンプリングレート | 96/48kHz | |
| レイテンシー | 1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz） | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | 90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +22dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | －20dB～＋60dB | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 2系統（EQ/ダイナミクスのプリ/ポスト） | |
| イコライザー | パラメトリック/ダイナミック（ハイ&ローバンド シェルビング/ベル切り替え可能） ※ダイナミックEQは最大10chへアサイン可能。 | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス※入力チャンネルのみ | ソロバス1/ソロバス2/両方、オートソロ | |
| 電源、寸法（W×H×D）、質量 | ||
| 内部電源×2（AC100V、50/60Hz）、ピーク時：300W、起動時：300W | ||
| 1398×285×818mm、60kg | ||
※SD10Bのみの仕様
製品画像
■SD10
■SD10-24
※クリックすると拡大します。
オプション
■FC-SD10：SD10用フライトケース
■SD8-OPT-HTA：SD10用Opticalアップグレードキット、HMA端子。
■SD8-OPT-NC：SD10用Opticalアップグレードキット。OpticalCon端子。
■SD8-OPT-ST：SD10用Opticalアップグレードキット。ST端子。
■D10-BUPG：SD10Bブロードキャストモデルへのアップグレードキット。
■WAVES-SD10：Waves SoundGridアップグレードキット。
■FC-SD10-24：SD10-24用フライトケース。
■SD-RR-PSU：リモートPSUラックキット。 ※PSUは付属していません。
■SD-WS-PSU：シングルPSU
ラック
■MADIで接続可能なラック
■オプションのLBBで接続可能なラック
↧
SD9
機能と特長
SD9 SUpercharged入力チャンネル | バス | ソロバス | マトリクス | コントロール グループ | サンプリング レート |
| 48ch （全チャンネルモノ/ステレオ切替可) | 16ch モノ/ステレオ＋LR/LCRマスター | モノ/ステレオ×2 | 最大12入力×8出力 | 8 | 48kHz,24bit |
ラックを標準仕様化
高性能をコンパクトに収めたデジタル・ミキシングコンソール
オペレーターの完成を十分に引き出す細かな音響調整
|   |
背面図

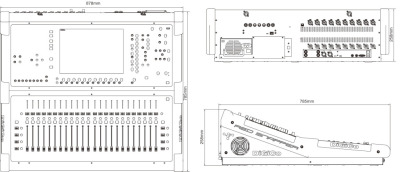

寸法図
質量：36kg
仕様
| 入出力性能 | ||
| フェーダー数 | 24 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 48モノラル/ステレオ | |
| バス | 16モノラル/ステレオ＋LR/LCRマスター | |
| ソロバス | 2（モノ/ステレオ） | |
| マトリクス | 最大12×8 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×8 | |
| イコライザー | 32バンドGEQ（±12dB）×16 | |
| 内蔵エフェクター | ステレオエフェクター×4 | |
| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力 | 2 | |
| MADIインターフェース | 1（75ΩBNC コネクター×2) 1(CAT5コネクター) | |
| Optocoreインターフェース | － | |
| MIDIインターフェース | In / Out / Thru | |
| VGAポート | DB-15 ミニメス（解像度1024×768）×1 | |
| 外部同期 | ワードクロック、MADI | |
| USB2.0 ポート | 3 | |
| GPI | 1/4インチジャック×2 | |
| GPO | 1/4インチジャック×2 | |
| ヘッドホン出力 | 標準フォーンジャック×1、インピーダンス ： 8～600Ω | |
| ライト端子 | XLR3：1.2～12V×2 | |
| 音響特性 | ||
| サンプリングレート | 48kHz | |
| レイテンシー | 2ms（代表値) | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | 90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +26dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | ＋10dB～＋60dB (－20dB PAD) | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 1系統（EQ/ダイナミクスのプリ/ポスト） | |
| イコライザー | パラメトリック/ダイナミック（ハイ&ローバンド シェルビング/ベル切り替え可能） ※ダイナミックEQは最大4chへアサイン可能。 | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス※入力チャンネルのみ | ソロバス1/ソロバス2/両方、オートソロ | |
| 電源、寸法（W×H×D）、質量 | ||
| 内部電源×2（AC100V、50/60Hz）、ピーク時：225W、起動時：240W | ||
| 878×258×785mm、36kg（サイドアームなし) | ||
製品画像
※オプションで拡大します。
オプション
■FC-SD9：SD9用フライトケース。
■WAVES-SD9：Waves SoundGridアップグレードキット
■COVER-SD9：SD9用ダストカバー
■SD-RR-PSU：リモートPSUラックキット。 ※PSUは付属していません。
■SD-WS-PSU：シングルPSU
ラック
■CAT5で接続可能なラック
■MADIで接続可能なラック
↧
↧
Purple Box
↧
Little Blue Box
↧
Little Red Box
↧
SD Seriesについて
SD Seriesは、全モデルに“STEALTH Digital Processing（ステルス･デジタルプロセッシング）”を搭載しています。STEALTHは、フローティングポイントで動作する最新のFPGAテクノロジー「Super FPGA（Field Programmable Gate Array）」をベースに、飛躍的に効率を向上させる高性能チップ「TigerSHARC」を搭載。圧倒的な処理能力とフローティングポイント演算による広大なヘッドルームやダイナミックレンジは、音質全般を上質にし、品位を高めます。ライブ、レコーディング、ブロードキャスト、どのシーンにおいてもオペレーターの意図するサウンドを実現します。●ブロードキャストやシアターに適した機能を追加するバージョンアップも可能です。
SD Seriesの全モデルに、タッチセンサー方式の大型15インチTFTディスプレイを採用。視認性に優れ、フェーダーに対応する12系統のチャンネルセクションを一度に表示します。全モデルを通して、ダイナミクス
の調整画面など全てのコントロールが同じデザインで構成されているため、一度操作を覚えてしまえば他のモデルも迷うことなく操作できます。カスタムバンクやマクロスイッチなど操作を効率化する優れた機能を搭載しており、快適なオペレーションを実現。エフェクト群も豊富で、ダイナミクスにはコンプ、ゲートにディエッサーとダッカーを追加。Waves社の豊富なプラグインエフェクトも追加できるオプションも用意しており、多彩な音作りが可能です。フェーダーは、不用意に動かないようにブレーキがかかる100mmのタッチセンサー式を採用しています。
●データーはUSBメモリーに記録でき、バックアップや他のコンソールへの転送が簡単です。
●PCでシステム設定を組めるほか、リモートコントロールも可能なソフトウェアも無償でダウンロード可能。⇒http://www.digico.biz
SD Seriesと組み合わせて使用するI/Oラックは、全部で7モデル。入出力はカード方式を採用しており、現場の規模や用途に合わせてカードを選択します。多様な選択肢から必要なカードを自由に選んで、オペレーター好みのラックに仕立てられます。ラックは、MADIやOpticalでコンソールと接続してネットワークを構築。SD-Rack Seriesでは、Opticalで最大14台、コンソールを最大5台まで接続可能。448chの入出力を96kHzのリダンダントループでつなぎます。
※AVIOMやDanteのネットワークに対応したカードも用意しています。
アプリケーション例-
■SRと放送の同時運用3台のSD Seriesのコンソールと4台のSD-RackをOPTOCOREの光ネットワークのループでつなぎ、リダンダント機能を強化。2Gシステムで、コンソール間の距離は最大300m。3台のSDコンソールは、SDコンソールのローカルI/OやSD-Rackに入力された信号を共有し、それぞれ独自のミキシング操作を行えます。SD-Rackの出力は、ループ上にあるどのコンソールにも自由に割り当てられます。光ネットワークシステムで既存のシステムにコンソールを増設することでサブミックスとローカルの音源を共有・分配が可能。
■光ネットワークシステムで機材を接続光ネットワークで別の場所にあるスタジオとSDコンソールを接続できるので、タスクに応じた柔軟なシステムを構築できます。最大でSDコンソールを5台、SD-Rackを14台まで接続可能。448chのI/Oを共有できます。
ゲイントラッキングは、ゲイントリムがアナログゲインと密接に関係して動作するDiGiCo特有の機能です。SD Seriesの全モデルに搭載されており、ラックの入力を共有しているコンソール間のゲイン調整に有効です。
例えば、ある入力をFOHのコンソールとモニターコンソールで共有している場合、今までのシステムだとFOHがアナログゲインを0dBから+11dBにするとモニターも+11dBになるため、オペレーター同士が連絡を取り合ってゲインの調整をする必要がありました。ゲイントラッキングは、FOHがアナログゲインを+11dBあげると、それに反するようにモニターのゲイントリムが自動的に－11dB動き、モニターの出力のレベルを一定に保ちます。それぞれが任意のゲインを設定できるため、オペレーター間でのやり取りがなくなります。時間ロスのない的確なオペレーションが可能になり、不要なハウリングを未然に防ぎます。
動作範囲は、±40dBの範囲です。
■コンソールのモニター表示
■実際のシステム
↧
↧
アプリケーション例
■SRと生放送の同時運用
3台のSDコンソールと4台のSD-RackをOPTOCOREの光ネットワークのループでつなぎ、リダンダント機能を強化。2Gシステムで、コンソール間の距離は最大300m。3台のSDコンソールは、SDコンソールのローカルI/OやSD-Rackに入力された信号を共有し、それぞれ独自のミキシング操作を行えます。SD-Rackの出力は、ループ上にあるどのコンソールにも自由に割り当てられます。光ネットワークシステムで既存のシステムにコンソールを増設することでサブミックスとローカルの音源を共有・分配が可能。
■SRと生放送の同時運用
3台のSDコンソールと4台のSD-RackをOPTOCOREの光ネットワークのループでつなぎ、リダンダント機能を強化。2Gシステムで、コンソール間の距離は最大300m。3台のSDコンソールは、SDコンソールのローカルI/OやSD-Rackに入力された信号を共有し、それぞれ独自のミキシング操作を行えます。SD-Rackの出力は、ループ上にあるどのコンソールにも自由に割り当てられます。光ネットワークシステムで既存のシステムにコンソールを増設することでサブミックスとローカルの音源を共有・分配が可能。
↧
オーディオインターフェース “UB MADI” 発売
http://www.hibino-intersound.co.jp/information/3127.html
↧
UB MADI
 | MADIをUSBに変換する オーディオインターフェース 最小のスペースファクターと優れた使い勝手で 高性能なパフォーマンスを提供。 |
特長
■ MADI とPC の接続を簡潔に- USB2.0 を使用してMADI の入出力をPC に取り込む、シンプルな接続を実現。MADI ケーブルと付属のUSB ケーブルの簡単な装備だけでPC レコーディングやプレイバックを容易に行えます。
- W56×H105×D25mm、124g の筐体は、ポータビリティに富んだ手のひらサイズ。
- Intel®Core ™ Duo あるいはそれ以上のCPU を備えたすべてのウィンドウズあるいはマッキントッシュコンピューターと互換性を持っています。
- AES10 に準拠したMADI 以外にも、同軸のAES3(AES/EBU) のステレオにも対応。
■ 入出力計96chの同時運用、ローレイテンシーの高性能
- 「STEALTH DigitalProcessing( ステルス･デジタル･プロセッシング）」を使用した圧倒的な処理能力によるローレイテンシーを実現。
- 入出力それぞれ48ch、計96ch の同時運用が可能。
- UB MADI のデジタル伝送はUSB のデータークロックに依存せず、ジッターの発生を抑えた高い安定性を誇ります。
■優れた使い勝手
- 一度ドライバーをPC にインストールすればシンプルなプラグアンドプレイのデバイスとなり、自動的にMADI フォーマットとクロックを検知。
- PC電源を入れたまま抜き差し可能なホットプラグ。
- バスパワー駆動。
仕様
オペレーションシステム- Microsoft Windows XP (32bit または 64bit)
- Microsoft Windows Vista (32bit または 64bit)
- Microsoft Windows 7 (32bit または 64bit)
- Apple OS X Lion (10.7.4 またはそれ以降)
- Apple OS X Mountain Lion (10.8 またはそれ以降)
推奨ハードウエア
- 2GB RAM, Intel Core 2 Duo 2GHz CPU 同等またはそれ以上
UB MADI は自動的に入力フォーマットを検知し選択します。
- 24 bit 48kHz AES-10 MADI (32, 56, 57, 64 チャンネルフレームサイズ)
- 24 bit 48kHz AES-3 Audio
- 48 kHz Word Clock ( プレイバックオンリー時にUB MADI を同期させます）
※ASIO やCoreAudio に準拠するドライバー/ アプリケーションが別途必要です。
付属品
- USB メモリー（ドライバーインストール用）
- USB ケーブル
製品画像
↧
デジタル･ミキシングコンソール“SD5”を発売
http://www.hibino-intersound.co.jp/information/3229.html
↧
↧
SD5
機能と特長
入力チャンネル | バス | ソロバス | マトリクス | コントロール グループ(*1) | サンプリング レート |
| 最大124ch | 最大56ch (AUX/GRP/LCR/5.1の総計)モノ/ステレオ構成 | モノ/ステレオ/サラウンド×2 | 最大24×24出力 | 24 | 96/48kHz, 24bit (192kHz対応予定) |
(*2)192kHz時のプロセッシング能力は半減
視認性と操作性を高めた最新モデル
- 視認性の高い15インチの大画面を3面搭載。チャンネルやシステム全体の把握がしやすくレイヤー操作も少なくなるため、無駄のないオペレーションが可能。
- 2つのメーターブリッジは、各入出力チャンネルだけでなく、モノ、ステレオ、LCR、5.1chなどのシグナルレベルも表示可能。
- 頻繁にアクセスするマクロキーやスナップショットを中央部分に集中。ミックスポジションから至近距離でのオペレーションを実現。
- “ステルス･デジタルプロセッシング”による圧倒的な処理能力によるスムーズな操作性を確立。複数のオペレーターによる操作も可能になり、複雑なシステムにも対応可能。
サンプリングレート192kHzに対応予定
- 192kHzという高解像度のサンプリングレートに対応予定。原音をより忠実に再現できる能力を持ち合わせており、高次元の録音を実現。
リダンダントシステムを容易に構築
- ホットスワップ可能な電源を2つ搭載しており、万一のトラブルにも即座に対応可能。
- 48kHzでMADIを使用する際は、3つの端子がリダンダントとして機能。Opticalでネットワークを構築すれば、ネットワーク内の一箇所でケーブルに断線や端子が外れるなどのトラブルが生じてもシステム全体の信号の流れを保持。
静音設計
- 電源のファンをヒートシンクに入れ込んだ静音設計なので、客席の近くにも設置が可能。
美しさ際立つサーフェス
- エンコーダーの周囲に配したLEDにより、チャンネルを明確に識別可能。屋外の太陽光の下でも優れた視認性を保ち、暗い場所で輝くフルカラーのサーフェスは美しさの極み。
背面図
寸法図
質量：116kg
仕様
| 入出力性能 | ||
| フェーダー数 | 37 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 最大124ch | |
| バス | 最大56(AUX/GRP/LCR/5.1の総計)、モノ/ステレオ構成 | |
| ソロバス | 2（モノ/ステレオ/サラウンドより選択） | |
| マトリクス | 最大24×24 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×24 | |
| イコライザー | 32バンドGEQ（±12dB）×32 | |
| 内蔵エフェクター | ステレオエフェクター×24 | |
| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力 | 8 | |
| MADIインターフェース | 3（75ΩBNC コネクター×12 リダンダント含む) | |
| Optocoreインターフェース | 1 | |
| MIDIインターフェース | In / Out / Thru | |
| VGAポート | DB-15 ミニメス（解像度1024×768）×1 | |
| 外部同期 | ワードクロック、MADI、AES、Optocore、Video | |
| USB2.0 ポート | 3 | |
| GPI | 通常16系統（32系統まで拡張可能） | |
| GPO | 通常16系統（32系統まで拡張可能） | |
| ヘッドホン出力 | 標準フォーンジャック×2、インピーダンス ： 8～600Ω | |
| ライト端子 | - | |
| 音響特性 | ||
| サンプリングレート | 192/96/48kHz（192kHz時のプロセッシング能力は半減） | |
| レイテンシー | 1ms（代表値：チャンネル入力⇒LRパス⇒ステージ出力＠96kHz) | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | 90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +26dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | ＋10dB～＋60dB | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 2系統（EQ/ダイナミクスのプリ/ポスト） | |
| イコライザー | パラメトリック/ダイナミック（ハイ&ローバンド シェルビング/ベル切り替え可能） | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス※入力チャンネルのみ | ソロバス1/ソロバス2/両方、オートソロ | |
| 電源、寸法（W×H×D）、質量 | ||
| 内部電源×2（AC100V、50/60Hz）、ピーク時：560W、起動時：750W | ||
| 1465×458×838mm、116kg | ||
製品画像
オプション
■FC-SD5：SD9用フライトケース。
■WAVES-SD5（発売予定）：Waves SoundGridアップグレードキット
ラック
■MADIで接続可能なラック
↧
トレーニングビデオ
SDシリーズトレーニングビデオ クイックスタート編
DiGiCo SDシリーズのトレーニングビデオです。
SD9を使用して説明しています。
| ①イントロダクション |  |
| ②I/Oラック、D-Rackについて |  |
| ③ワークサーフェイスの概要 |  |
| ④ワークサーフェイスの基本的な接続方法 |  |
| ⑤セッションデータの構成と推奨設定 |  |
| ⑥チャンネル操作の基礎 |  |
| ⑦アウトプット操作の基礎 |  |
| ⑧Dual Soloバス |  |
↧
音響・映像機器 標準価格改定のご案内
http://www.hibino-intersound.co.jp/information/3398.html
↧
